45 স্টীল কাঠামোগত ক্লিভিস রডস
45 স্টীল কাঠামোগত ক্লিভিস রডস
45 স্টীল কাঠামোগত ক্লিভিস রডস
ব্র্যান্ডের নাম
EB
পণ্যের মডেল
অনুমোদিত অঙ্কন কাস্টম
মূল দেশ
চীন
ইউনিট মূল্য
Quotation based on drawing and quantity
পণ্য সারাংশ

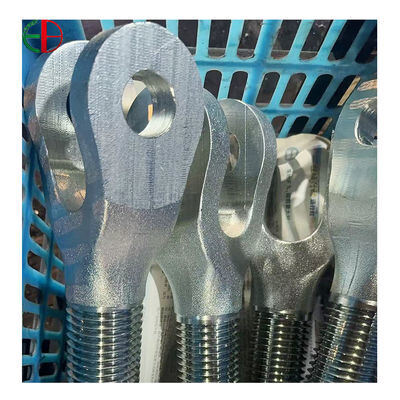

45 স্টীল কাঠামোগত ক্লিভিস রডস ইবি কাস্টিংস ফোরকড রড রেফারেন্স ফটোগ্রাফি যা ক্লিভের ফর্ম এবং গ্রিডযুক্ত শাখা দেখায়। সংযোগের মাত্রা অনুমোদিত অংশের অঙ্কন দ্বারা নির্ধারিত হয়। প্রোডাক্ট স্পেসিফিকেশন পণ্যের ধরন: ফোর্ক-এন্ড সংযোগকারী রড উপাদানঃ ৪৫ কার্বন স্টিলের কাঠামো সংযোগের বৈশিষ্ট্যঃ ক্লিভের শেষ এবং ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
45 ইস্পাত ক্লিভিস রড
,গহ্বরযুক্ত ক্লিভিস রড
,বাঁধা স্টিলের ক্লিভ রড
উপাদান:
45 কার্বন কাঠামোগত ইস্পাত
পণ্যের বর্ণনা
45 স্টীল কাঠামোগত ক্লিভিস রডস
ইবি কাস্টিংস ফোরকড রড রেফারেন্স ফটোগ্রাফি যা ক্লিভের ফর্ম এবং গ্রিডযুক্ত শাখা দেখায়। সংযোগের মাত্রা অনুমোদিত অংশের অঙ্কন দ্বারা নির্ধারিত হয়।প্রোডাক্ট স্পেসিফিকেশন
- পণ্যের ধরন: ফোর্ক-এন্ড সংযোগকারী রড
- উপাদানঃ ৪৫ কার্বন স্টিলের কাঠামো
- সংযোগের বৈশিষ্ট্যঃ ক্লিভের শেষ এবং বাহ্যিকভাবে গহ্বরযুক্ত শাখা
- পিন হোল এবং ফর্ক ফাঁকঃ পিন এবং লগ অঙ্কন করার জন্য
- থ্রেডের আকার এবং পিচঃ অনুমোদিত থ্রেড স্পেসিফিকেশন অনুযায়ী
- তাপ চিকিত্সাঃ অর্ডার করা অংশের জন্য নির্দিষ্ট হিসাবে
- পৃষ্ঠের অবস্থাঃ অর্ডারের সাথে সম্মত সমাপ্তি এবং সুরক্ষা
- পরিদর্শন ফোকাসঃ ফর্কের সারিবদ্ধতা, গর্তের অবস্থান এবং থ্রেড ফিট
দ্বৈত ইন্টারফেস ডিজাইনের সাথে জাল সংযোগ
ইবি কাস্টিংস 45 স্টিলের কাঠামোগত ক্লিভস রড সরবরাহ করে যা অঙ্কন-ভিত্তিক যান্ত্রিক সংযোগের জন্য গহ্বরযুক্ত শেষের সাথে।যখন গ্রিডড শ্যাঙ্কটি সংশ্লিষ্ট গ্রিডড উপাদানটির সাথে সংযুক্ত হয়. এই দুটি ইন্টারফেসকে এক অংশে নিয়ে আসা রডকে দরকারী করে তোলে যেখানে একটি পিনযুক্ত সংযোগকে নির্দিষ্ট স্ক্রু সংযোগের সাথে একত্রিত করা উচিত।
পণ্যটি তার সম্পূর্ণ সংযোগ জ্যামিতি দ্বারা সংজ্ঞায়িত করা হয়ঃ ফর্ক ফাঁক, কানের বেধ, পিন-হোলের অবস্থান, শ্যাংকের মাত্রা এবং থ্রেডের বিবরণ। এই বৈশিষ্ট্যগুলি একক সমাবেশ হিসাবে বিবেচনা করা উচিত।একটি রড যা থ্রেড ফিট করে কিন্তু সঠিক ফর্ক ক্লিয়ারেন্স সরবরাহ করে না তা প্রত্যাশিত সংযোগ ফাংশন সম্পাদন করতে পারে না, এমনকি যদি এর সামগ্রিক চেহারা মূল অংশের মতো হয়।
৪৫ কার্বন ইস্পাত এবং কাস্টম প্রক্রিয়াকরণ
৪৫ কার্বন কাঠামোগত ইস্পাত এই পণ্যের উপাদান ভিত্তি। এর চূড়ান্ত যান্ত্রিক বৈশিষ্ট্য উপাদান অবস্থা, খণ্ড আকার এবং নির্দিষ্ট তাপ চিকিত্সা উপর নির্ভর করে।অর্ডারে প্রয়োজনীয় ডেলিভারি শর্ত এবং যেকোনো গ্রহণযোগ্যতা পরীক্ষা উল্লেখ করা উচিত, যাতে উপাদান নির্বাচন এবং প্রক্রিয়াকরণ উপাদানটির প্রকৃত কাজের সাথে সম্পর্কিত হয়।
কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামোলেয়ারিং পৃষ্ঠ এবং থ্রেড বিশেষ মনোযোগ প্রয়োজন কারণ তারা সরাসরি অন্যান্য উপাদান সঙ্গে ইন্টারফেসযেখানে তাপ চিকিত্সা প্রয়োজন, উত্পাদন ক্রম চূড়ান্ত মাত্রা এবং পৃষ্ঠ অবস্থা উপর তার প্রভাব বিবেচনা করা প্রয়োজন।
নির্ভরযোগ্য সমাবেশের জন্য থ্রেডেড শেষ স্পেসিফিকেশন
থ্রেড স্পেসিফিকেশনে তার নাম, পিচ, দিক, সহনশীলতা শ্রেণি এবং ব্যবহারযোগ্য দৈর্ঘ্য উল্লেখ করা উচিত।এই বিবরণ নির্ণয় করে যে রড তার জমাকরণ উপাদান মাপসই করা হবে এবং প্রত্যাশিত সংযুক্তি প্রদান. একটি বহিরাগত থ্রেড যা একটি ছবিতে সঠিক দেখায় একটি সম্পূর্ণ অঙ্কন কলআউট জন্য একটি প্রতিস্থাপন নয়,বিশেষ করে পুরোনো সংযোগ প্রতিস্থাপন বা বিভিন্ন সরবরাহকারী থেকে সরঞ্জাম সঙ্গে কাজ করার সময়.
থ্রেডেড এবং unthreaded বিভাগের মধ্যে রূপান্তর এছাড়াও মাত্রিক পর্যালোচনা অন্তর্ভুক্ত। কাঁধ অবস্থান,রানআউট ভাতা এবং কোন wrenching বৈশিষ্ট্য কিভাবে সংযোগ একত্রিত এবং সুরক্ষিত করা যেতে পারে প্রভাবিত. যদি সমন্বয় একটি পৃথক লকিং উপাদান ব্যবহার করে, তার আসন এবং স্বচ্ছতা প্রয়োজনীয়তা অংশ উত্পাদন পরে যোগ করার পরিবর্তে রড সঙ্গে বিবেচনা করা উচিত।
ক্লিভিস জ্যামিতি এবং আন্দোলন ক্লিয়ারান্স
অভ্যন্তরীণ ফর্ক ফাঁকটি জমাকরণ লগকে সামঞ্জস্য করতে হবে, যখন পিন-হোলের ব্যাসার্ধ এবং অবস্থানটি প্রত্যাশিত পিনের বিন্যাসের সাথে সামঞ্জস্যপূর্ণ হতে হবে। কানের সারিবদ্ধতা,প্রান্ত দূরত্ব এবং পিন অক্ষ এবং রড অক্ষের মধ্যে সম্পর্ক গুরুত্বপূর্ণ অঙ্কন বৈশিষ্ট্য. যেখানে জয়েন্টের গতি প্রয়োজন, আশেপাশের অংশগুলিকে পুরো যাত্রা জুড়ে পর্যাপ্ত ক্লিয়ারিংয়ের প্রয়োজন।
সাধারণ প্রকল্পগুলির মধ্যে রয়েছে প্রতিস্থাপন লিঙ্কিং রড এবং যান্ত্রিক সমাবেশগুলির জন্য কাস্টম সংযোগ হার্ডওয়্যার। অ্যাপ্লিকেশন উপযুক্ততা সম্পূর্ণ জয়েন্ট নকশা এবং পরিষেবা লোডের উপর নির্ভর করে।নির্বাচিত পিন, জোড়ানো লগ, থ্রেড সংযুক্তি এবং ধরে রাখার বিন্যাস সব সংযোগের অবদান রাখে; একটি নতুন অংশ নির্দিষ্ট করার সময় বা একটি বিদ্যমান নকশা পরিবর্তন করার সময় এই একসাথে পর্যালোচনা করা উচিত।
গুণমান নিশ্চিতকরণ এবং পরিদর্শন নির্দেশিকা
দরকারী পরিদর্শন পয়েন্টগুলির মধ্যে ফর্ক ফাঁক, গর্তের সারিবদ্ধতা, থ্রেড ফিট, প্রাসঙ্গিক দৈর্ঘ্য এবং কোনও নির্দিষ্ট পৃষ্ঠের সমাপ্তি অন্তর্ভুক্ত।উপাদান এবং তাপ চিকিত্সা ডকুমেন্টেশন অর্ডার প্রয়োজনীয়তা মধ্যে চিহ্নিত করা যেতে পারেপরিষ্কার গ্রহণযোগ্যতা মানদণ্ড সমাপ্ত অংশটি সমাবেশের নকশার সাথে সংযুক্ত করতে সহায়তা করে এবং রডগুলি উত্পাদন বা রক্ষণাবেক্ষণের স্টক প্রবেশের আগে ইনকামিং পরিদর্শনকে সহজ করে তোলে।
ইবি কাস্টিং-কে আপনার অঙ্কন, থ্রেডের নাম, পেইনিং পিনের বিবরণ এবং প্রয়োজনীয় পরিমাণ পাঠান। প্রতিস্থাপনের জন্য, মূল অংশের রেফারেন্স এবং একত্রিত সংযোগের ছবি অন্তর্ভুক্ত করুন।প্রকৃত সমকামী অংশের চারপাশে নির্দিষ্ট একটি রড চয়ন করুন, ফর্ক এবং থ্রেড শুরু থেকে একসাথে কাজ করে।
